Применение магнитных полей

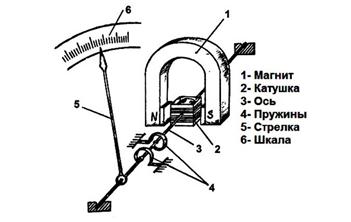

1. Амперметр

Еще одно открытие Ампера – это закон действия магнитного поля на проводник с током. Он выражается прежде всего в действии магнитного поля на виток или рамку с током. Так, на виток с током в магнитном поле действует момент силы, которая стремится развернуть этот виток таким образом, чтобы его плоскость стала перпендикулярна линиям магнитного поля.

Угол поворота витка прямо пропорционален величине тока в витке. Если внешнее магнитное поле в витке постоянно, то значение модуля магнитной индукции также величина постоянная. Площадь витка при не очень больших токах также можно считать постоянной, следовательно, справедливо то, что сила тока равна произведению момента сил, разворачивающих виток с током, на некоторую постоянную при неизменных условиях величину.

I = M * const

Следовательно, появляется возможность измерять силу тока по величине угла поворота рамки, которая реализована в измерительном приборе – амперметре.

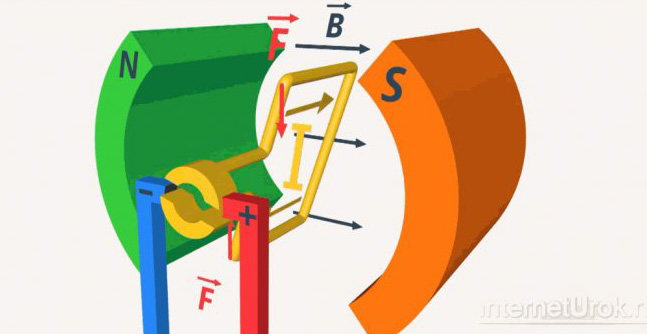

2. Электродвигатель. После открытия действия магнитного поля на проводник с током Ампер понял, что это открытие можно использовать для того, чтобы заставить проводник двигаться в магнитном поле. Так, магнетизм можно превратить в механическое движение – создать двигатель. Одним из первых, работающих на постоянном токе, был электродвигатель, созданный в 1834 г. русским электротехником Б.С. Якоби. Рассмотрим упрощенную модель двигателя, которая состоит из неподвижной части с закрепленными на ней магнитами – статора. Внутри статора может свободно вращаться рамка из проводящего материала, которая называется ротором. Для того чтобы по рамке мог протекать электрический ток, она соединена с клеммами при помощи скользящих контактов. Если подключить двигатель к источнику постоянного тока, то при замыкании цепи рамка с током начнет вращение.

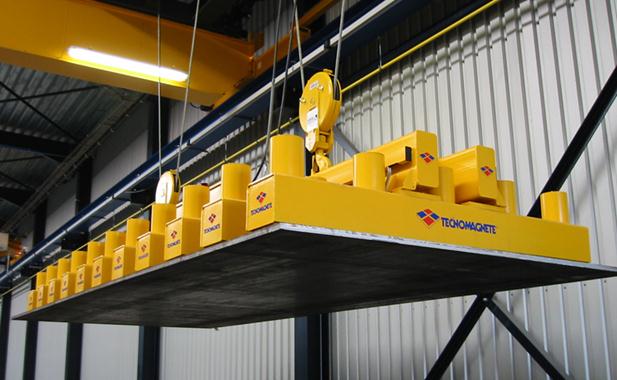

3. Электромагнит. Необходимо упомянуть еще об одном устройстве, работающем на основе законов Ампера. Ампер показал, что катушка с током ведет себя подобно постоянному магниту. Это значит, что можно сконструировать

Электромагнит – устройство, которое при прохождении через него электрического тока, создает вокруг себя магнитное поле.

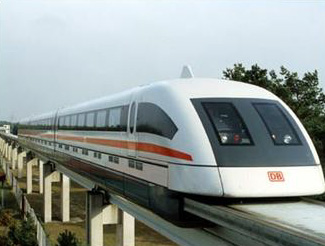

4. Маглев. Маглев, или поезд на магнитной подушке, — это состав, который удерживается над дорожным полотном и движется силой электромагнитного поля. В основу маглева положено базовое свойство магнитов: одинаковые полюса отталкиваются, а разные – притягиваются.

Движение поезда осуществляется линейным двигателем – поочерёдно включаются обмотки статора, создавая бегущее магнитное поле. Статор поезда втягивается в это поле и движет весь состав. При этом с частотой 4000 раз в секунду происходит смена полюсов на магнитах путем попеременной подачи тока. Изменение силы и частоты тока позволяет регулировать скорость состава. Маглев — самый быстрый наземный общественный транспорт. Рекорд скорости был установлен японским поездом Синкансэн L0 в апреле 2015 года — он разогнался до 603 км/ч.

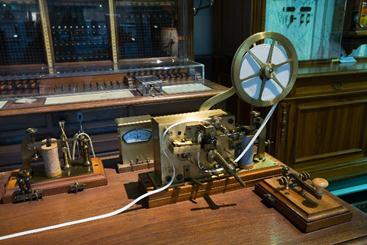

5. Телеграф. Именно Амперу пришла идея о том, что, скомбинировав проводники и магнитные стрелки, можно создать устройство, которое предает информацию на расстояние. Идея телеграфа возникла в первые же месяцы после открытия электромагнетизма.

Однако широкое распространение электромагнитный телеграф приобрел после того, как Самюэль Морзе создал более удобный аппарат и, главное, разработал двоичную азбуку, состоящую из точек и тире, которая так и называется: азбука Морзе.

С передающего телеграфного аппарата с помощью «ключа Морзе», который замыкает электрическую цепь, в линии связи формируются короткие или длинные электрические сигналы, соответствующие точкам или тире азбуки Морзе. На приемном телеграфном аппарате (пишущий прибор) на время прохождения сигнала (электрического тока) электромагнит притягивает якорь, с которым жестко связано пишущее металлическое колесико или писец, которые оставляют чернильный след на бумажной ленте.

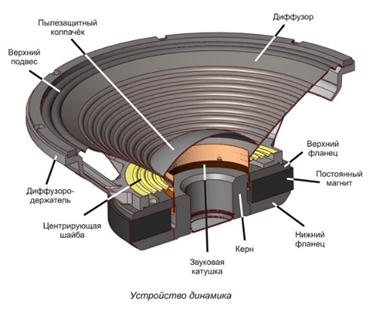

6. Динамик. Так же сила Ампера применяется и в динамиках, чей принцип действия основан на действии магнитного поля постоянного магнита на переменный ток в подвижной катушке: катушка, по которой течет измененный ток звуковой частоты, колеблется в магнитном поле магнита. Вместе с катушкой колеблется диффузор, излучающий звук.

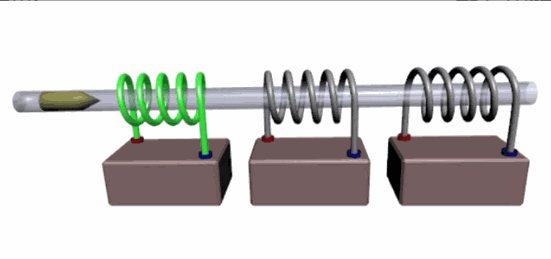

7. Пушка Гауса. Математик Гаусс, познакомившись с исследованиями Ампера, предложил создать оригинальную пушку, работающую на принципе действия магнитного поля на железный шарик или стержень – снаряд: в цилиндрической обмотке (соленоиде) при протекании через нее электрического тока возникает магнитное поле. Это магнитное поле начинает втягивать внутрь соленоида снаряд, который от этого начинает разгоняться. Если в тот момент, когда снаряд окажется в середине обмотки ток в последней отключить, то втягивающее магнитное поле исчезнет и снаряд, набравший скорость, свободно вылетит через другой конец обмотки.
